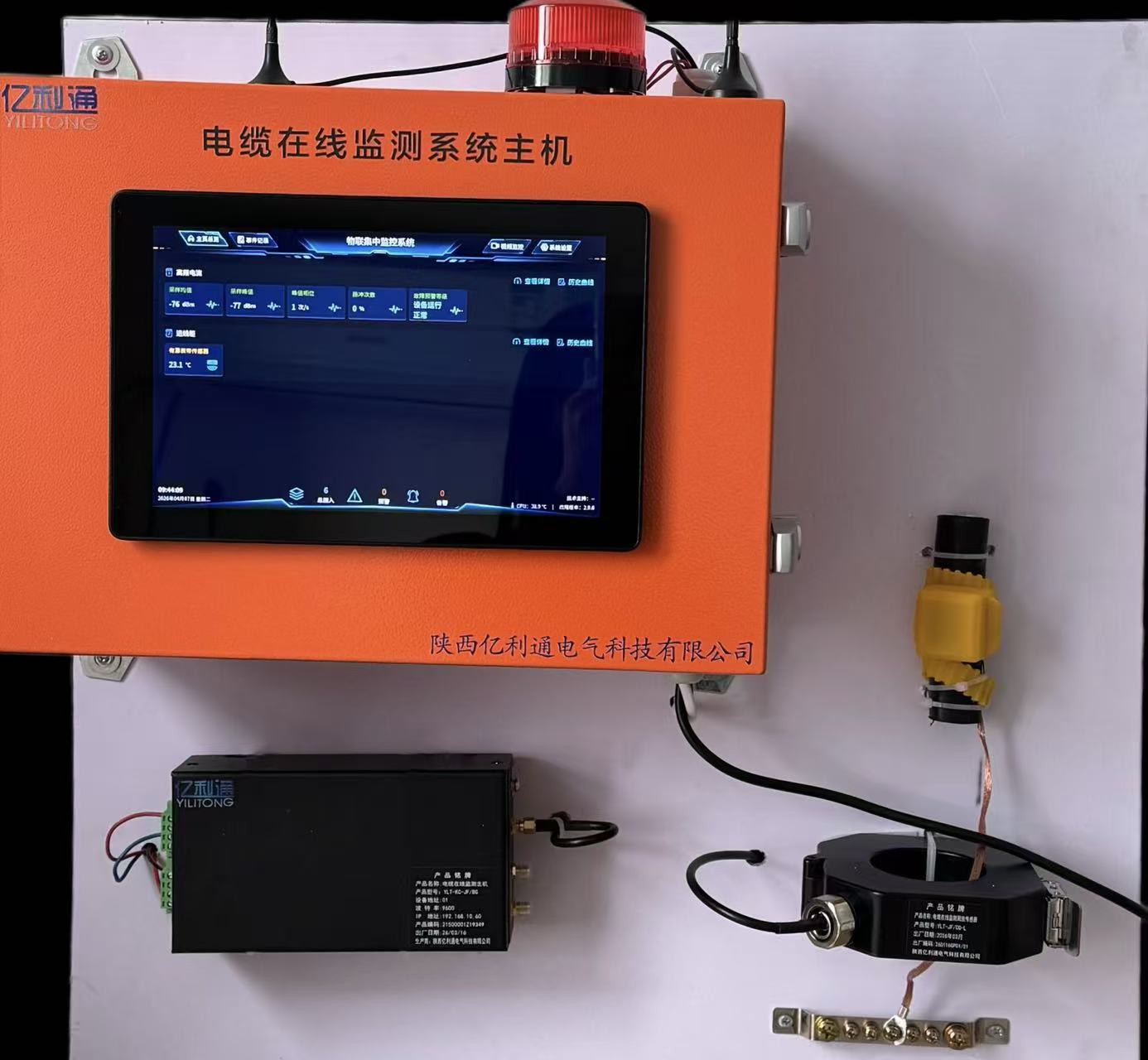

电缆在线监测装置

电缆在线监测系统，主要监测高压配电室的电缆温度和接地漏电电流。

电缆在线监测装置，主要监测高压配电室的电缆温度和接地漏电电流。

温度监测是通过绑带式有源温度传感器绑到电缆沟电缆上实时监测该电缆的温度，接地漏电电电流是通过特高频局放传感器对接地电缆的实时采集数据通过软件分析显示达到对该电缆的实时监测。

国内外研究表明，导致电缆发生局部放电的主要原因如下：电力电缆运行于地下，潮湿环境可能使电缆局部受潮；电缆在施工安装，以及运行中人为破坏致使电缆局部绝缘损伤；电缆长期在水分和电场的共同作用下，发展出绝缘水树枝；电缆头在施工时未达到工艺要求而留下气泡；以及电缆线芯表面毛刺等，

电缆内部发生局部放电时会激发出高频电流脉冲，高频电流由局放源沿电缆高压导体和金属屏蔽层向两端传播。高频电流传感器多采用Rogowski线圈的结构，可以安装在电缆本体或电缆附件的接地线上，耦合局部放电时的高频电流信号。

高频电流法的检测带宽通常在几百千赫兹到几十兆赫兹，根据现场情况对检测频段进行适当的选取可以有效地避免外部信号干扰，获得较高的检测灵敏度。高频电流传感器可以装于电缆接头接地线上或电缆本体上，是一种非侵入式的检测方法，安全可靠，经过现场应用表明，高频电流法是电缆局部放电检测的有效手段之一。
